PCZ系列密封錘式破碎機

密封錘式破碎機屬于劈擊式破碎型。依靠轉子高速旋轉并具有劈擊力的錘頭對物料進行破碎。整機為密封式制造，避免粉塵污染。

PCS型密封錘式破碎縮分機，添加了1/8縮分系統，使物料更均勻，化驗更準確，是實驗室進行各種物料化驗時設備。

錘式破碎機主要用于對原材料的中碎和細雖。如煤、焦碳、石灰石、硫鐵礦、磷礦石、煤矸石等各種需要破碎的物料。被破碎物料的塊度應小于其選用機型號料口尺寸的10—60毫米。

本機的設計合理、結構簡單。廣泛應用于冶金行業、建材行業?；?yàn)行業用的小型的錘式破碎機制造有特殊要求，并制造成全密封式，供化驗室使用。

PCZ系列錘式破碎機主要技術數據：

參數型號	進料粒度	出料粒度	生產能力（kg/h）	配套動力 (KW)	外形尺寸	配篩板	機器重量（Kg）
PCZ180×150	60×170	≤6	200	1.5	550×400×650	1	60
PCZ180×350	70×170	≤6,≤8	300	1.5	800×400×780	2	90
PCZ250×360	120×270	≤13,≤8≤6	1000	4	880×820×1300	3	360

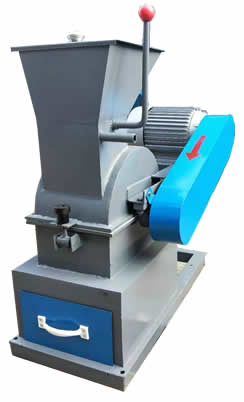

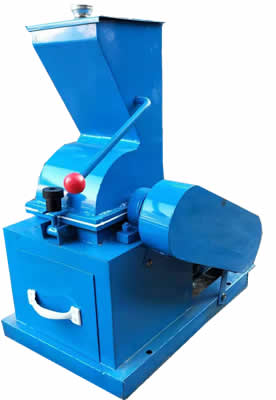

PCZ180×150錘式破碎機實物圖	PCZ180×350錘式破碎機實物圖

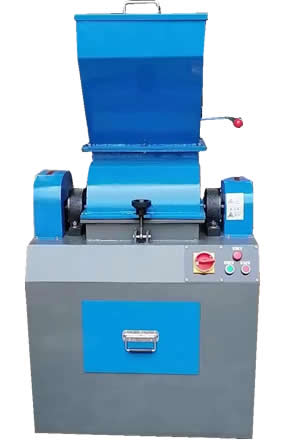

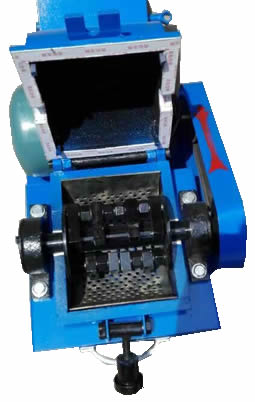

PCZ250×360錘式破碎機實物圖	錘式破碎機內部結構

其中： PCZ180×150配1個篩板6mm， PCZ180×350配2個篩板8mm和6mm，PCZ250×360型配3個篩板13mm、8mm和6mm。

PCS系列密封錘式破碎縮分機主要技術數據：

參數型號	進料粒度	出料粒度	生產能力(T/h)	配套動力(KW)	外形尺寸	機器重量(Kg)
PCS180×150	<50	≤3、≤6、≤13	0.3-0.6	1.5	900×700×1300	200
PCS250×360	<150	≤3、≤6、≤13	1.1-1.8	4	900×1000×1600	400

PCS180×150型密封錘式破碎縮分機技術參數：

1.入料粒度≤50mm，轉子直徑：180mm轉子長度150mm；
2.出樣粒度≤3、6、13mm可調；
3.適應水分﹤12%；
4. 生產率：300～600kg/h；
5.縮分比：1/8；
6.工作電源：三相,380V；
7.電機功率：1.5KW，轉速：1400r/min；
8. 外形尺寸: 900×700×1300(mm)；
9.機器重量：200kg；
10.符合國家標準GB474-2008《煤樣的制備方法》的要求。

PCS250×360型密封錘式破碎縮分機技術參數：

1.入料粒度≤150mm，轉子直徑：250mm轉子長度360mm；
2. 出樣粒度≤3、6、13mm（可調）；
3.適應水分﹤12%；
4.生產率：1100～1800kg/h；
5.工作電源：三相,380V；
6.電機功率:4KW，轉速：1400r/min；
7. 縮分比: 1/2，1/4，1/8，1/16（可調）；
8. 外形尺寸: 900×1000×1600(mm)；
9.機器重量：400kg；
10.符合國家標準GB474-2008《煤樣的制備方法》的要求。

錘頭采用高錳鋼耐磨合金材料，可以選配多種粒徑篩板，篩板采用特種材料制作.

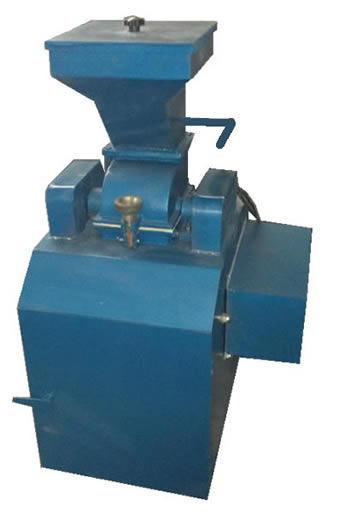

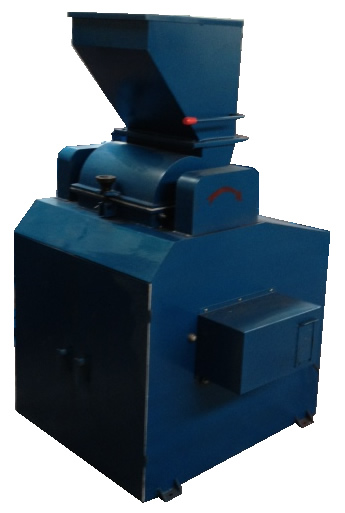

PCS180×150密封錘式破碎縮分機	PCS250×360密封錘式破碎縮分機

錘式破碎機性能特點:

1.整機采用密封設計，減少粉塵污染，清掃方便。
2.獨特的破碎腔和扇形錘片結構，減少制樣過程中水分損失，破碎效果好，出料粒度均勻。
3.設有空氣過濾器，有效防止了破碎過程中的粉塵外泄。
4.各傳動機構均有防護措施，符合生產要求。
5.錘頭采用高錳鋼耐磨合金材料，經久耐用。

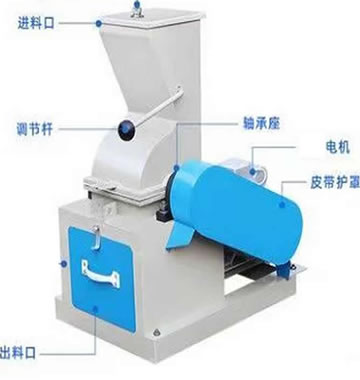

錘式破碎機結構概述:

錘式破碎機只要有機體、轉子系統、錘頭、篩蓖、傳動裝置、動力部分組成。機體采用兩種結構形式，一種為整體鑄造，另一種采用鋼板焊接。它主要是將物料聚于體內，供錘頭擊打，達到破碎目的。
轉子是由主軸、圓盤、錘頭等裝配而成。當電動機通過皮帶輪帶動轉子時，錘頭則以高速旋轉，產生強大的擊打力，物料進入轉子擊打帶內被擊碎。被擊碎的物料達到所要求的粒度時，落入料倉內。粒度的大小均由篩蓖的大小來控制。產量的大小也與蓖孔成正比。

錘式破碎機安裝與試車:

機器須安裝在避雨的地方。
電動機須安裝在破碎機的后方，化驗用的密封錘式破碎機電機裝在機殼內。機器有四條地腳固定在混凝土基上。實驗用的小型破碎機可以不打地基。
破碎機安裝完畢，并超過地基凝固期后，方可進行試車。試車前先用人力轉動皮帶輪，確認為運動不受阻礙時，既可進入空車試驗，空車試驗兩小時時，仔細觀察機器動轉情況。確認破碎機試運正常后，既可進行負荷試車。采用次硬度或小塊度物料進行工作，如無故障，既可進行正常生產。

錘式破碎機使用維護及注意事項:

為了保證機器長期良好使用，對各活動機構及軸承內經常加注鈣基脂，各軸承內每60天加油一次。
破碎機啟動后運轉速度達到正常速度后，方可喂料，嚴格防止鋼鐵，超硬度巖石進入機器，以免損壞機件。小型錘式破碎機喂料，用手動控制閘板進料量。錘式破碎機容易產生飛濺，工作時要特別小心。大型錘式破碎機的瀉料為斜槽自流式。每班啟動時，要仔細檢查破碎機的各部螺絲是否松動，工作中要經常性地觀察工作情況，發現異常情況時，要停止工作，處理并排除故障。運轉時，嚴禁清理工作和安裝撤卸皮帶，禁止用手或撬桿從裝料口內取出礦石，防止事故發生。停車之前，先停止給機器供料，待機器內的物料全部漏出完后，方可停機。
